1. Pambuka
Komponen inti tampilan LED yaiku dioda pemancar cahya (LED), sing, kaya dioda standar, nduweni karakteristik konduksi maju-tegese nduweni terminal positif (anoda) lan negatif (katoda). Kanthi nambah panjaluk pasar kanggo tampilan LED, kayata umur luwih dawa, konsistensi, lan efisiensi energi, panggunaan katoda umum lan konfigurasi anoda umum wis nyebar ing macem-macem aplikasi. Kanggo mbantu sampeyan luwih ngerti rong teknologi kasebut, artikel iki bakal menehi ringkesan rinci babagan kawruh sing cocog.
2. Bentenipun Key Antarane Common Cathode lan Common Anode

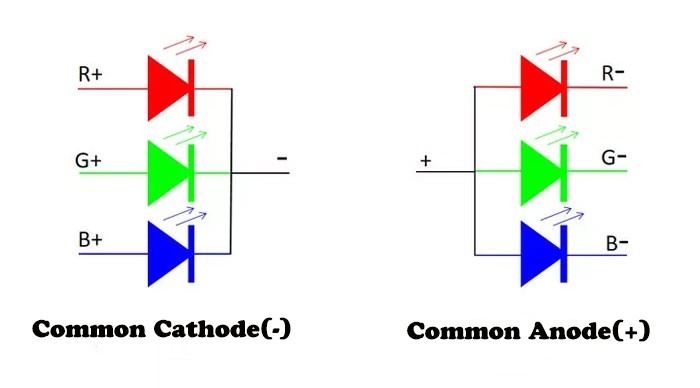

Ing persiyapan katoda umum, kabeh katoda LED (terminal negatif) nuduhake sambungan sing umum, dene saben anoda dikontrol kanthi voltase. Ing kontras, konfigurasi anode umum nyambung kabeh anode LED (terminal positif) menyang titik sambungan, karo katoda individu ngatur liwat kontrol voltase. Loro-lorone cara digunakake ing skenario desain sirkuit sing béda.
Konsumsi daya:
Ing dioda anoda umum, terminal umum disambungake menyang tingkat voltase dhuwur lan tetep aktif nalika voltase dhuwur dibutuhake. Ing sisih liya, ing dioda katoda umum, terminal umum disambungake menyang lemah (GND), lan mung dioda tartamtu sing kudu nampa voltase dhuwur kanggo operasi, kanthi efektif nyuda konsumsi daya. Pangurangan konsumsi daya iki utamane migunani kanggo LED sing digunakake kanggo wektu sing suwe, amarga mbantu nyuda suhu layar.
Kompleksitas sirkuit:
Umumé, ing aplikasi teknik praktis, sirkuit dioda katoda umum cenderung luwih rumit tinimbang sirkuit dioda anoda umum. Konfigurasi anoda umum ora mbutuhake akeh garis voltase dhuwur kanggo nyopir.
3. Katoda Umum
3.1 Apa Katoda Umum
Konfigurasi katoda umum tegese terminal negatif (katoda) saka LED disambungake bebarengan. Ing sirkuit katoda umum, kabeh LED utawa komponen sing didorong saiki duwe katoda sing disambungake menyang titik sing dienggo bareng, asring diarani "lemah" (GND) utawa katoda umum.
3.2 Prinsip Kerja Katoda Umum
Aliran saiki:
Ing sirkuit katoda umum, nalika siji utawa luwih terminal output sirkuit kontrol nyedhiyakake tegangan dhuwur, LED utawa anod komponen sing cocog diaktifake. Ing titik iki, arus mili saka katoda umum (GND) menyang anoda komponen sing diaktifake iki, nyebabake padhang utawa nindakake fungsine dhewe-dhewe.
Logika kontrol:
Sirkuit kontrol ngatur kahanan saben LED utawa komponen liyane (on utawa mati, utawa negara fungsi liyane) kanthi ngganti tingkat voltase (dhuwur utawa kurang) ing terminal output. Ing sirkuit katoda umum, tingkat dhuwur biasane nuduhake aktivasi (madhangi utawa nindakake fungsi), dene tingkat kurang nuduhake mateni (ora madhangi utawa ora nindakake fungsi).
4. Anoda umum
4.1Apa Anode Umum

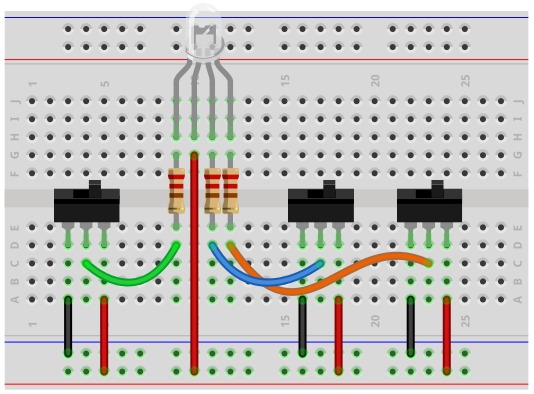

Konfigurasi anoda umum tegese terminal positif (anoda) saka LED disambungake bebarengan. Ing sirkuit kasebut, kabeh komponen sing gegandhengan (kayata LED) duwe anoda sing disambungake menyang titik anoda umum, nalika katoda saben komponen disambungake menyang terminal output sing beda saka sirkuit kontrol.
4.2 Prinsip Kerja Anoda Umum
Kontrol saiki:
Ing sirkuit anoda umum, nalika siji utawa luwih terminal output sirkuit kontrol nyedhiyakake voltase kurang, jalur digawe ing antarane katoda LED utawa komponen sing cocog lan anoda umum, ngidini arus mili saka anoda menyang katoda. nyebabake komponèn padhang utawa nindakake fungsi. Kosok baline, yen terminal output ing voltase dhuwur, saiki ora bisa liwat, lan komponen ora murup.
Distribusi tegangan:
Ing aplikasi kaya tampilan LED anode umum, wiwit kabeh anode LED disambungake bebarengan, padha nuduhake sumber voltase padha. Nanging, saben katoda LED dikontrol kanthi mandiri, ngidini kontrol sing tepat ing saben padhange LED kanthi nyetel voltase lan arus output saka sirkuit kontrol.
5. Kaluwihan saka Anode umum
5.1 Kapasitas Saiki Output Dhuwur
Struktur sirkuit anoda umum relatif rumit, nanging nduweni kapasitas saiki output sing luwih dhuwur. Karakteristik iki ndadekake sirkuit anoda umum cocok kanggo aplikasi sing mbutuhake output daya dhuwur, kayata jalur transmisi daya utawa pembalap LED daya dhuwur.
5.2 Load Balancing banget
Ing sirkuit anoda umum, amarga kabeh komponen nuduhake titik anoda umum, arus output luwih disebarake ing antarane komponen kasebut. Kapabilitas imbangan beban iki mbantu nyuda masalah sing ora cocog, nambah efisiensi lan stabilitas sirkuit.
5.3 Fleksibilitas lan Skalabilitas
Desain sirkuit anoda umum ngidini tambahan fleksibel utawa mbusak komponen tanpa mbutuhake pangaturan sing signifikan kanggo struktur sirkuit sakabèhé. Fleksibilitas lan skalabilitas iki menehi kauntungan sing jelas ing sistem kompleks lan aplikasi skala gedhe.
5.4 Desain Sirkuit Sederhana
Ing sawetara aplikasi, sirkuit anoda umum bisa nyederhanakake rancangan sakabèhé sirkuit. Contone, nalika nyopir array LED utawa tampilan 7-segmen, sirkuit anoda umum bisa ngontrol sawetara komponen kanthi pin lan sambungan sing luwih sithik, nyuda kerumitan desain lan biaya.
5.5 Adaptasi kanggo Various Sastranegara Control
Sirkuit anoda umum bisa nampung macem-macem strategi kontrol. Kanthi nyetel sinyal output lan wektu sirkuit kontrol, kontrol sing tepat saben komponen ing sirkuit anoda umum bisa digayuh kanggo nyukupi syarat aplikasi sing beda.
5.6 Apik Sistem linuwih
Desain sirkuit anoda umum nandheske imbangan beban lan distribusi saiki sing optimal, sing nyumbang kanggo linuwih sistem sakabèhé. Ing operasi jangka panjang lan kahanan beban dhuwur, sirkuit anoda umum njaga kinerja sing stabil, nyuda tingkat kegagalan lan biaya pangopènan.
6.Tip Setup Anode Umum
Priksa manawa voltase anode umum stabil lan cukup dhuwur kanggo nyopir kabeh komponen sing disambungake.
Rancang voltase output lan kisaran saiki sirkuit kontrol kanthi tepat supaya ora ngrusak komponen utawa ngrusak kinerja.
Njupuk menyang akun karakteristik gulung voltase maju saka LED lan mesthekake wates voltase cukup ing desain.
7. Kaluwihan saka Common Cathode
7.1 Kapabilitas Daya Dhuwur
Sirkuit katoda umum bisa nggabungake sinyal output saka macem-macem piranti elektronik, ngasilake daya output sing luwih dhuwur. Iki ndadekake sirkuit katoda umum utamané nguntungake ing skenario output daya dhuwur.
7.2 Versatility
Terminal input lan output saka sirkuit katoda umum bisa disambungake kanthi bebas, saéngga bisa ditrapake kanthi fleksibel ing macem-macem piranti elektronik. Versatility iki nyedhiyakake sirkuit katoda umum kanthi aplikasi sing wiyar ing bidang teknik elektronik.
7.3 Gampang Imbuhan
Kanthi nyetel komponen kayata resistor utawa trafo ing sirkuit, negara operasi lan kekuatan sinyal output saka sirkuit katoda umum bisa gampang diowahi. Gampang pangaturan iki ndadekake sirkuit katoda umum populer ing aplikasi sing mbutuhake kontrol sinyal output sing tepat.
7.4 Kontrol Konsumsi Daya

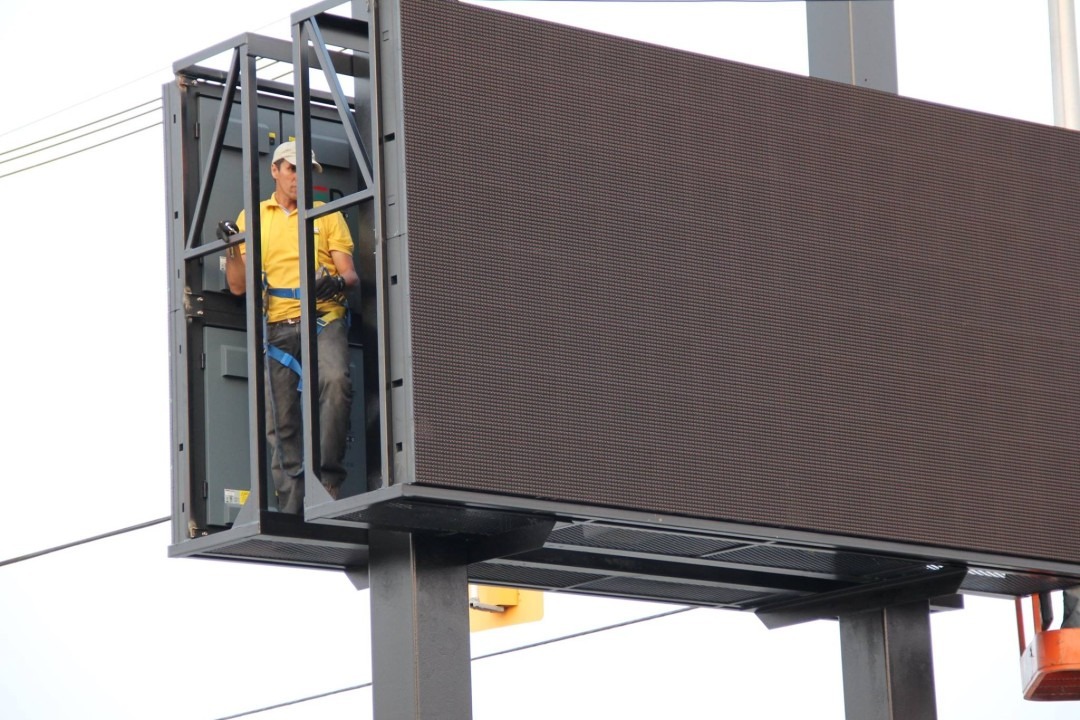

Ing aplikasi tampilan LED, sirkuit katoda umum bisa nyebarake voltase kanthi tepat, kanthi efektif nyuda konsumsi daya. Iki digayuh amarga sirkuit katoda umum ngidini pasokan voltase langsung miturut syarat khusus saben LED, ngilangi resistor pamisah voltase lan nyuda mundhut daya lan panas sing ora perlu. Contone, teknologi cathode umum bisa nyuda voltase operasi Kripik LED saka 4.2-5V kanggo 2.8-3.3V tanpa mengaruhi padhange utawa kinerja tampilan, kang langsung nyuda konsumsi daya saka tampilan LED nggoleki-pitch dening luwih saka 25%.
7.5 Kinerja Tampilan Meningkat lan Stabilitas
Amarga konsumsi daya suda, sirkuit katoda umum ngedhunake suhu layar sakabèhé. Stabilitas lan umur LED berbanding terbalik karo suhu; mulane, suhu layar ngisor mimpin kanggo linuwih lan umur maneh kanggo tampilan LED. Kajaba iku, teknologi katoda umum nyuda jumlah komponen PCB, nambah integrasi lan stabilitas sistem.
7.6 Kontrol sing tepat
Ing aplikasi sing mbutuhake kontrol sing tepat saka macem-macem LED utawa komponen liyane, kayata tampilan LED lan tampilan 7-segmen, sirkuit katoda umum ngaktifake kontrol independen saben komponen. Kemampuan kontrol presisi iki ndadekake sirkuit katoda umum unggul ing kinerja lan fungsi tampilan.
8. Umum Cathode Setup Tips
Nalika nggunakake umum cathode 7-segmen tampilan, supaya kontak langsung karo lumahing lan nangani pin kasebut kanthi teliti,. Pay manungsa waé kanggo suhu lan wektu soldering kanggo njamin kualitas soldering. Uga, mesthekake yen voltase operasi lan saiki cocog, lemah katoda umum kanthi bener, lan nimbang kemampuan nyopir mikrokontroler lan kontrol tundha. Kajaba iku, mbayar manungsa waé menyang film protèktif, kompatibilitas karo skenario aplikasi, lan stabilitas integrasi sistem kanggo mesthekake operasi normal lan umur lengkap tampilan 7-segmen katoda umum.
9. Carane Ngenali Common Cathode vs Common Anode
9.1 Mirsani Pin LED:
Umumé, pin sing luwih cendhek saka LED yaiku katoda, lan pin sing luwih dawa yaiku anoda. Yen mikrokontroler nyambungake lencana maneh bebarengan, iku nggunakake konfigurasi anode umum; yen lencana maneh disambungake menyang bandar IO mikrokontroler, iku nggunakake konfigurasi cathode umum.
9.2 Tegangan lan Status LED
Kanggo LED sing padha, kanthi voltase output port sing padha, yen "1" madhangi LED lan "0" dipateni, iki nuduhake konfigurasi katoda sing umum. Yen ora, iku konfigurasi anode umum.
Ing ringkesan, nemtokake manawa mikrokontroler nggunakake katoda umum utawa konfigurasi anoda umum kalebu mriksa cara sambungan LED, status on/off LED, lan voltase output port. Ngenali konfigurasi sing bener penting kanggo kontrol LED sing tepat utawa komponen tampilan liyane.
